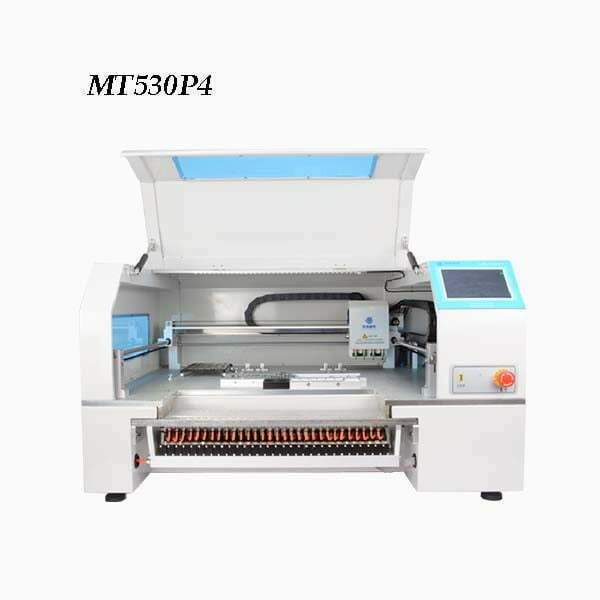

自動貼片機 MT530P4

貨號: MT530P4 分類: 標籤:
  • 桌上型貼片機,小型貼片機,視覺貼片機,SMT打件機。
  • 雙視覺校準,自動修正:採用工業高精密CCD採集IC管腳,保證貼裝精度,通過兩點視覺校正,對PCB的偏移和旋轉進行修正。
  • 閉環運動控制系統:電機增加編碼器閉環驅動,柔性S型加減速。
  • 視覺工控,一體操作:採用7吋觸摸螢幕,無須外接電腦,嵌入式Linux操作系統,兼容性強。
  • 增加Z軸檢測,運行穩定:雙貼頭同時工作穩定性更佳,雙吸嘴可以360度任意旋轉,角度旋轉連動完成,不影響貼裝效率,Z軸檢測可以自檢雙頭工作中的高度和角度,保證不同元器件跨度較大時的穩定性。

產品規格

型號MT530P4
適用物料編帶、管裝、托盤、散料
適用元件阻容、LED、SOT、SOP、QFN、BGA
適用電路板10×10mm~450×330mm
電源功率AC 220V/110V,250W
控制電腦內置工業電腦,7吋觸控螢幕
操作系統嵌入式Linux
漏料檢測真空和視覺檢測
貼裝頭數量4個 (標配吸嘴503. 504. 505. 506)
貼片精度±0.025mm
XYZ軸行程760×650×20mm
設備尺寸L1100×W700×H600mm
重量110kg
貼片速度不進行視覺檢測最高8000cph / 進行視覺檢測最高5500cph
真空系統內置2個大吸力氣泵(真空值-92KPa)
視覺系統上視元器件自動校準(最大22×22mm),下視電路板自動MARK點校準
供料系統30個飛達(以8mm為準),前置IC托盤14個,自訂IC托盤20個
運動系統 XY軸採用高壓步進電機驅動,帶伺服閉環控制,Z軸帶復位檢測,所有電機採用柔性S加減速

產品比較

型號適用電路板貼裝頭供料系統貼片速度
MT48VA345×360mm2個29個編帶料棧4000-6000pch
MT48VB345×360mm2個58個編帶料棧4000-6000cph
MT530P4400×330mm4個30個飛達5000-8000cph
MT560P4400×290mm4個60個飛達5500-8000cph
