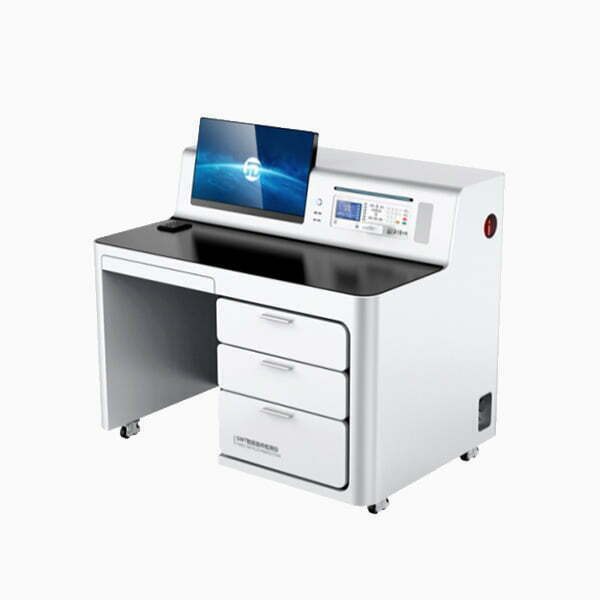

單屏首件檢查機 FA980

貨號: FA980 分類: 標籤: ,
  • 相容各種格式的BOM表:自主研發的軟體系統具有強大靈活的BOM表解析功能,可針對不同客戶的BOM表定義不同的解析規則,從而相容各種BOM表。
  • 採用檢測最優路徑演算法:進行檢測時自動篩選出一條最優路徑,並且在顯示器上的電路圖中用虛線標誌出來,再配合語音播報提示即可大大提高檢測效率。
  • 雙圖模式:實物圖和位號圖可以同時顯示,檢測時方便對比和查看。
  • 自動判定檢測結果:系統接收來自掃描器的高清圖片與數位電橋的檢測資料,自動判斷PASS(正確)或FALL(錯誤),也可以在電腦上人工手動判PASS。
  • 絲印、方向、極性自動識別判斷:針對IC晶片、二極體、電晶體及含有字元的電阻、電容等元件,可利用類似AOI的視覺比對技術進行自動比對。支持同一元件多點檢測,編程簡單快捷。
  • 抽檢或換料取樣檢測:按站位抽檢功能,可以根據站位表、BOM表進行抽檢,或中途換料取樣檢測。
  • 圖紙設計協助工具:系統可以對圖紙進行塗色和標記,標記內容包括位號、標準值、精度、規格。
  • 點亮LED並測量二極體極性:軟體結合LCR獨有的電壓測試功能,可點亮LED,並測量出二極體兩端電壓,從而判斷其極性是否正確。
  • 自動生成檢測報告:測試完成後,自動生成測試報告,可還原檢測場景,追溯性強。可匯出Excel或PDF格式的文檔。
  • ERP、MES對接功能:報表可對接EPS/MES系統,在電腦上進行上傳操作即可。
  • 靈活定義用戶權限:可為每人建立帳號及定義權限,避免惡意刪改或誤操作。
  • 獨立散料測試軟體:測量散料時可通過PC端控制電橋,如測試檔位切換、頻率切換,即時PC螢幕顯示測試數值。電橋零基礎員工都可直接使用電橋,無需人工在電橋上通過各類按鍵實現電橋測量。
  • 斷電保護功能:檢測過程中因不可抗力因素造成中斷時,軟體可自動保存當前進度,恢復首件檢測時可直接從中斷部分繼續進行檢測操作。

產品規格

型號FA980
電腦配置I7高配
顯示器單螢幕24英吋
測試頻率20Hz~300KHz
測試精度0.05%
取圖方式CCD掃描器(手動抽屜)
自動視覺
檢測
支持
PCB尺寸範圍420×310mm
PCB元件高度限制上表面28mm 下表面50mm
電源AC220V 50/60Hz
外型尺寸W1160×D800×H1150mm
重量220kg

產品比較

型號取圖方式自動視覺檢測PCB尺寸限制元件高度限制
FA950PDF或JPG
號位圖
不支持不限不限
FA955PDF或JPG
號位圖
不支持不限不限
FA980CCD掃描器支持420×310mm上28mm
下50mm
FA980SCCD掃描器支持420×310mm上28mm
下50mm
FA990L工業相機支持600×550mm上28mm
下50mm
FA990XL工業相機支持800×600mm上28mm
下50mm
