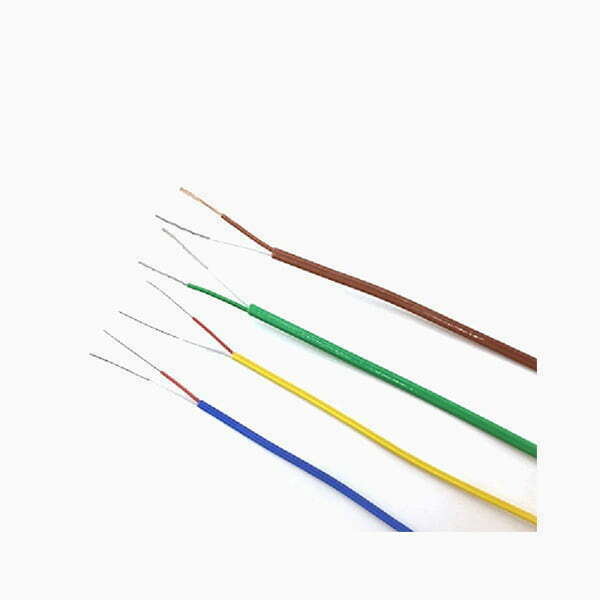

Thermocouple Wire

  • 熱電偶包含有兩條線,由不同的金屬材料組成且一端焊接在一起,當此焊接點(測溫點)受熱時將產生一熱起電力(席貝克效應),其微電壓大小等於溫度不同的焊接點和另外一端(參考接點)間的溫度差,因此藉使參考接點的溫度保持定值就可量測出測溫點的溫度。
  • 極細型測溫線,多種熱電偶可選擇(K, J, E, T, N)。
  • 範例型號: TT (絕緣材質) – K (熱電偶型式) – 20 (AWG線徑)
  • 可依客戶需求訂製。

Specification

絕緣材質Temperature Range耐磨性耐溶劑耐酸性耐火性耐水性
TT鐵氟龍-267 to 260℃
GG玻璃纖維-73 to 482℃



熱電偶型式材質Temperature Range
T Type+銅-銅鎳合金0 to 350℃ (32 to 662℉)
J Type+鐵-銅鎳合金0 to 750℃ (32 to 1382℉)
E Type+鎳鉻合金-銅鎳合金0 to 900℃ (32 to 1652℉)
K Type+鎳鉻合金-鎳鋁合金0 to 1250℃ (32 to 2282℉)
N Type+鎳鉻矽合金-鎳矽合金270 to 1300℃ (450 to 2372℉)
