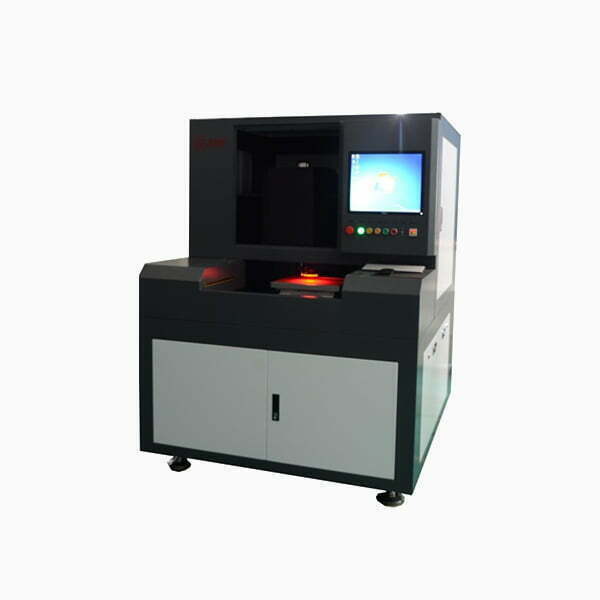

Automatic Laser Precision Cutting Machine

SKU: SL-FC3535 Category: Tags: ,
  • 精密紫外雷射分板機。
  • 切割後邊緣整齊光滑不產生毛刺,也不會有粉塵或顆粒殘留。
  • 切割外形精度高,特別針對細小圓弧等微細化切割。
  • 對切割工件熱衝擊小,不會對切割工件造成任何分層,有效降低成型不合格率。
  • 對多種材料且不同厚度組合的複合工件可一次切割完成。
  • 雷射頭可自動調節高度,方便加工雙面進行了表面貼裝的FPC。
  • 加工過程不會產生接觸,不會產生任何機械應力與變形。
  • 直線電機平台速度快,精度高,磨損低,維護簡單。
  • 直線電機平台上預留有治具安裝定位孔,可根據需要固定治具,方便FPC的加工。
  • 真空吸附平台無需任何夾具即可定位。
  • 可一次性加工任意複雜圖形,圖像定位系統,滿足高精度需求。
  • 全密封雷射光路,確保雷射加工安全穩定可靠。
  • 具備抽塵系統,滿足1000級無塵潔淨度要求。

Specification

ModelSL-FC3535
加工範圍350×350 mm
適應產品厚度<1.0 mm
最大移動速度1000 mm/s
最大切割速度40 mm/s(產品厚度不同有差異)
機床定位精度±0.01 mm
機床重複定位精度±0.005 mm
切割產品精度±0.02 mm
最小切割線寬20 um
雷射器功率15W(雷射功率穩定性±1.5%)
外形尺寸1320×1300×1800mm
Weight1800 kg
Power SupplyAC 220V 50~60Hz
Air Supply0.4~0.6MPa(潔淨乾燥)
Power3KW(不含抽風機)
Usage Environment環境溫度20℃~28℃ 相對濕度10%~80%
