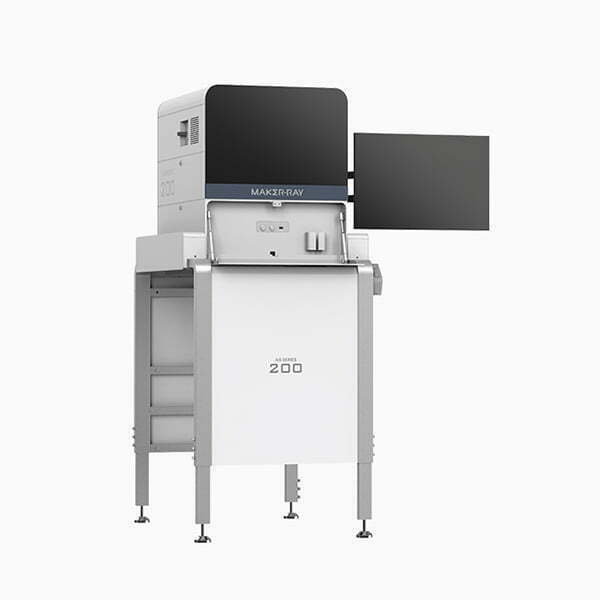

Inline PCBA AOI For DIP Components FT203

SKU: FT203 Category: Tags: ,
  • 採用卷積神經網路算法:智能算法,基於大資料的深度學習,能一鍵搜索元器件、自動編程,智能識別元件不良&OCR文字識別演算法。
  • 易學易操作:編程時間10-15min;調試時間10-15min。
  • 檢出能力強:業內唯一可測試色環電阻色環錯料的AOI。對特徵模糊識別能力強,有效檢出極性,不受板面絲印、器件文字變化干擾。同色器件超強區分能力,黑色板卡上的黑色器件、黑色器件上的黑色特徵。泛化能力強,能相容器件偏差。
  • 檢測速度快:線上檢測,無需停線,檢測時間不受產線速度影響,產線速度可達8m/min。自動跟蹤,板卡流出設備,即出結果。
  • 檢測模式多:支援檢測多機型生產、替代料、角度旋轉。
  • 測試資料詳細:相機自動讀取條碼,一鍵匯出,便於回溯,資料可與MES系統實現有效對接。
  • 集中管理,遠端服務:遠端離線編程,提前編程,遠端調試、控制及集中管理。
  • 檢測範圍廣:AI工具訓練模型,設備端可自主訓練特殊器件,可自動識別,提高檢測精度。

Specification

ModelFT203B-HWFT203P-HW
PCBA尺寸最大400mm×300mm最大500mm×350mm
Camera上:12MP彩色CCD工業相機上:31MP彩色CCD工業相機
Light Source穹頂光+四側光
FOV400mm×300mm500mm×350mm
Resolution94um
元件檢測缺件、極性反、多插、歪斜,小顆粒特徵錯件,絲印文字識別,條碼掃描
其他功能NG板卡跟蹤流水燈(選配),控制盒控制軌道(選配),支持混料添加,參數廣播,支援拼板,統計資訊,語音播報,爐後模式
混板測試混板生產,支援程序自動調用
演算法深度神經網路演算法,圖像對比,顏色對比,模板匹配,OCR等
Function遠端控制、遠端協助、CAD、自訂模型訓練、元件自動搜索
資料輸出自動生成統計分析SPC
Operating SystemUbuntu 18.04 LTS 64bit
工控主機CPU:intel i5                                         顯卡:Nvidia GTX1050Ti
存儲:16G DDR4 ,256G SSD           網路:1000M有線網卡
Display23.8″ FHD顯示器
主機尺寸重量715mm×(1315-1700)mm×(790-1210)mm,100kg
組件尺寸短連杆組件:內寬730~940 m可調
長連杆組件:內寬960~1150mm可調
Power SupplyAC 220V 50Hz,額定功率200W
Air Supply0.4-0.6MPa
