Specification
特點
- 全自動單（雙）面雕刻。
- CCD 定位系統。
- Bad Mark 識別功能。
- 防止重投功能。
- 薄板防翹曲系統。
- 自動煙塵淨化處理。
Specification

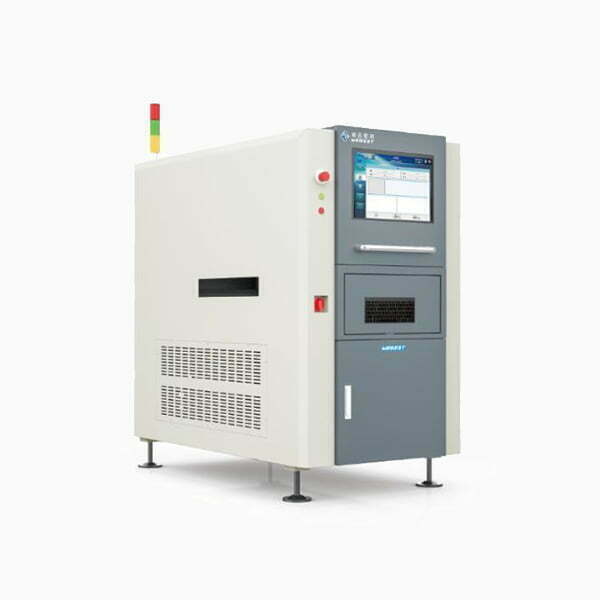

| Model | FT-X4-20-F | |
| 機型 | 設備名稱 | 全自動光纖鐳射雕刻機 |
| 外形尺寸 | L900*W1450*H1650mm | |
| Weight | 650kg | |
| 鐳射頭規格 | 鐳射類型 | Fiber，JPT，20W |
| 鐳射波長 | 1064nm | |
| 鐳射等級 | Class 4 | |
| 冷卻方式 | 空氣冷卻 | |
| 點徑 | 0.03mm | |
| 二維碼 | 一維碼，二維碼，文字圖形/1D ,2D Bar Code,Text graphics | |
| 條碼 | CODE39、CODE128、ITF，etc | |
| 保存檔數 | 10,000 個檔 | |
| 雕刻數據數 | 2,000 個檔 | |
| 刻印解析度 | 1μm | |
| 刻字範圍 | 55*55mm | |
| 設備性能 | 最大光刻範圍 | 400*400mm |
| 基板對應尺寸 | 50*50mm-450*400mm | |
| PCB 通過高度 | 上/Up：30mm;下/Down：30mm | |
| 基板厚度 | 0.5-4.0mm | |
| 工作高度 | 900±20mm | |
| 生產流向 | 左-右/右-左 （出廠前設定） | |
| 設備重複定位精度 | ±20μm | |
| 雕刻角度 | 0-360° | |
| 雕刻最小尺寸 | 2D：1.5*1.5（20 位英數） | |
| 定位系統 | CCD 定位 | |
| 線上 CCD 讀碼系統 | YES | |
| 同打同讀功能 | Optional | |
| 線上底部讀碼系統* | Optional | |
| 讀碼抽查功能 | YES | |
| Bad Mark 識別功能 | YES | |
| 防止重投功能 | YES | |
| 薄板防翹曲系統 | YES | |
| 翻轉功能* | Optional | |
| 數據製作 | Gerber/CAD/手動輸入 | |
| 煙塵處理 | 自動淨化 | |
| Light Source | 環形光 | |
| 通訊方式 | 標準 SMEMA | |
| 系統鏈接 | TCP、FTP、WebService 及用戶指定協議 | |
| Input Voltage | AC220V 10A 50/60HZ | |
| Air Pressure | 0.5MPa |
