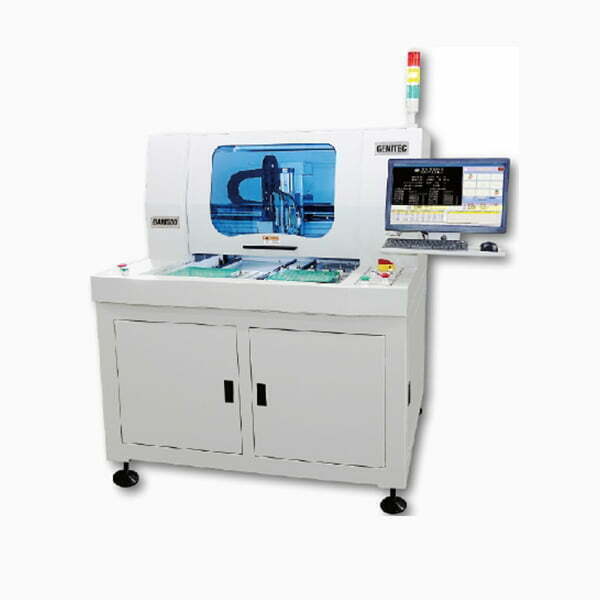

Skip to contentPCB分板機 GAM-330
- 配備自動換刀機構，大幅提高作業效率。
- 全系列配置高速CCD視覺自動校正系統，大輻提高切割精度及操作效率。
- 採用高速主軸做PCB之切割分板，分割應力小、精度高，且適用任何形狀之電路板。
- 雙檯面運動，可同時執行分板切割及電路板置放，提高作業效率。
- 專利「集塵裝置」，低噪音、高效率，清潔及維護容易。
- 視窗作業系統，安全穩定、易學易用。
產品規格
| 型號 | GAM-330 |
| 有效切割尺寸 | 300×350mm |
| 切割功能 | 直線、L型、U型、圓型、圓孤 |
| 加工檯面 | 雙工作台 |
| 機台重覆精度 | ±0.01mm |
| 切割精度 | <=±0.1mm |
| 最高移動速度 | XY軸:1000mm/s、Z軸:500mm/s |
| 最大移動行程 | X:840Y:510Z:90mm |
| 主軸轉速 | MAX.60,000rpm可調 |
| 主軸銑刀更換方式 | 氣壓自動換刀 |
| 銑刀偵測 | 俱備自動斷刀檢知功能 |
| 切割速度 | 1~100mm/s可調 |
| 作業系統 | Windows10 |
| 程式教導方式 | CCD彩色影像直覺式教導輸入 |
| 程式備份 | USBdatatransfer |
| 控制方式 | 精密多軸控制系統 |
| XYZ軸驅動方式 | AC伺服馬達 |
| 適用銑刀尺寸 | ø0.8~3.0mm |
| 主機電源規格 | AC220V50/60HZ3KW單相 |
| 切割主機尺寸 | W1220×D1010×H1473 mm |
| 切割主機重量 | 480kg |
