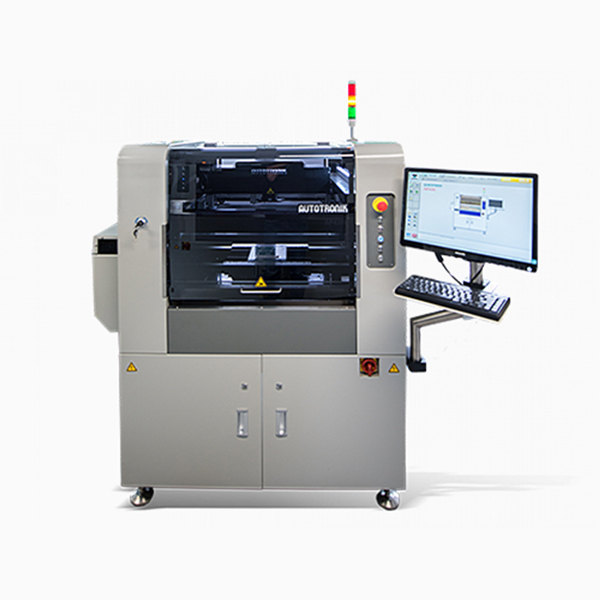

Skip to content全自動大型鋼網印刷機 AP660
- 廠牌：德國AUTOTRONIK
- 全自動大型鋼網錫膏印刷機。
- 配備真空台固定夾具，保持長PCB平放以獲得最佳印刷效果。
- 自動傳送帶寬度調整，方便裝板。
- 採用滾珠絲槓驅動控制，PCB夾持台高度精確調整。
- 定制設計的夾持裝置，有助於將長PCB保持筆直並抑制軟板彎曲問題。
- 滾珠絲槓帶動網框垂直調整準確，動作快速安靜。
- 包含自動鋼網清潔裝置，易於使用和連續生產。
- 先進的成像系統，允許在模板上廣泛選擇基準標記圖案。模板上不需要專門的基準標記，可以輕鬆實現PCB模板的對齊，以獲得最佳印刷效果。
- 全軸運動同步控制，機器可快速恢復原位，快速重啟下一個印刷任務。
- 機器參數設置簡單，不同生產線之間的轉換簡單快捷。
- 多光源選擇功能有助於在學習基準點時輕鬆處理不同顏色的PCB。
- 可設定多種用戶權限級別，避免因人為錯誤而意外更改重要的機器參數。
產品規格
| 型號 | AP660 |
| 鋼網尺寸 | 680×300~900×900 mm |
| PCB尺寸 | 50×50~600×600 mm |
| PCB厚度 | 0.4-5 mm |
| 印刷區域 | 680×600 mm |
| X/Y軸範圍 | ±10 mm |
| θ旋轉 | ±2° |
| 重複精度 | ±0.008 mm |
| 印刷速度 | 10~120 mm/s |
| 視覺基準 | 0.5~3 mm |
| CCD FOV | 5×7 mm |
| 清潔系統 | 乾、濕、真空 |
| 外型尺寸 | L1900 x W1506 x H1550 mm |
| 重量 | 840 kg |
